产品概述：

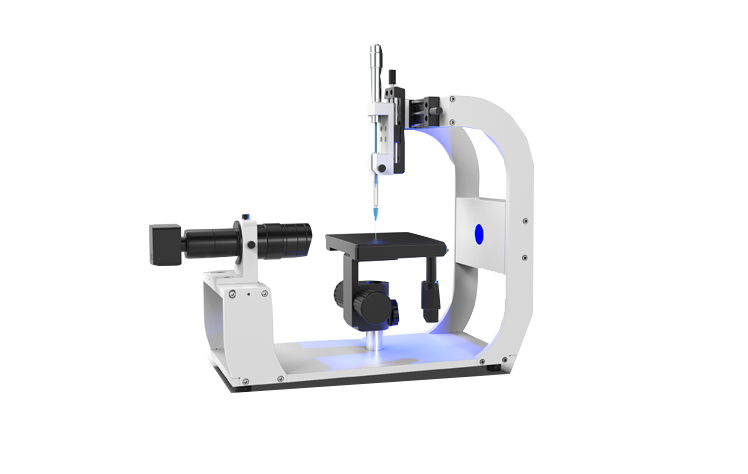

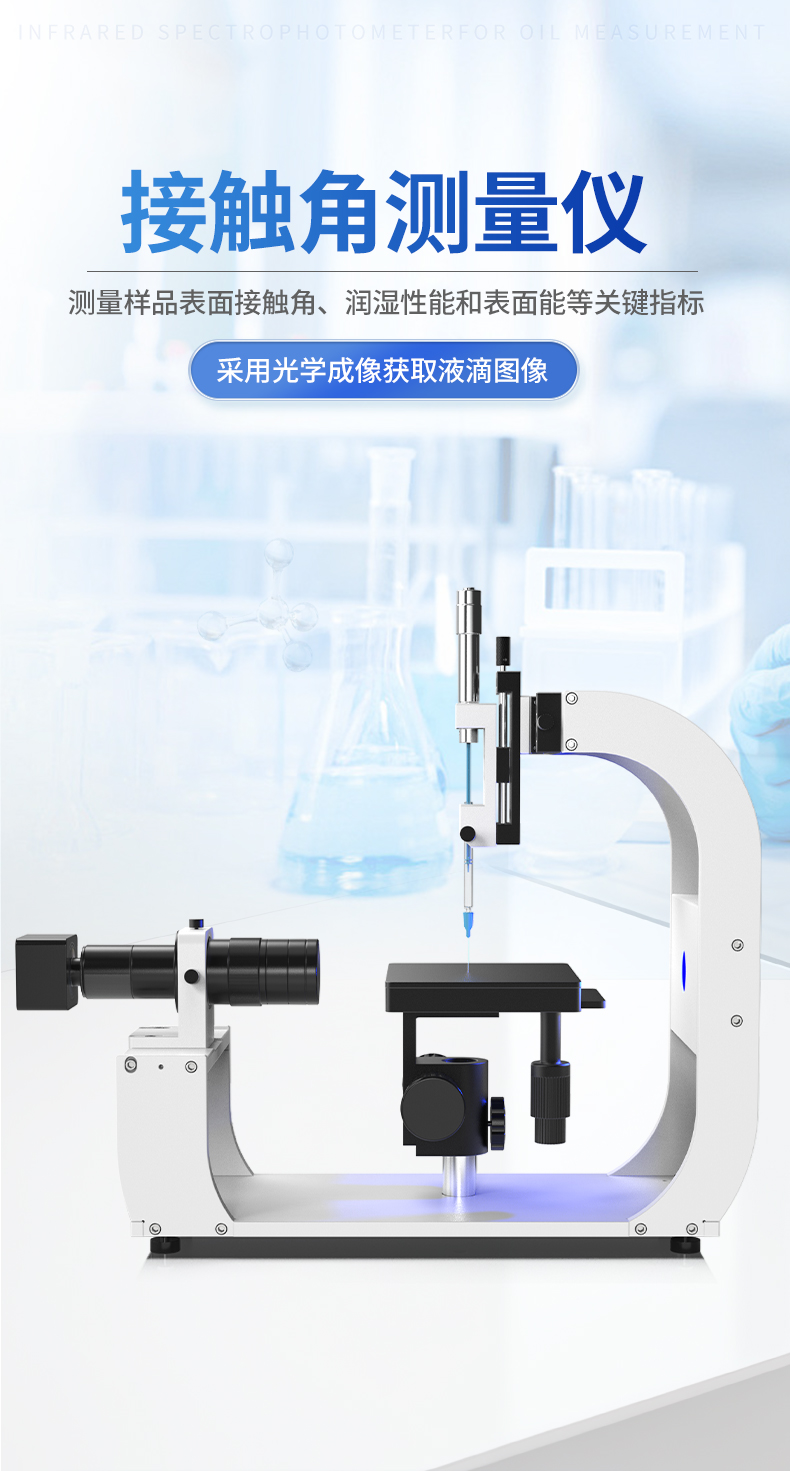

光学接触角测量仪是测量液体对固体材料接触角的仪器，主要用于表征液体对固体材料表面的润湿性能，通过光学成像获取液滴的图像，利用计算机软件，通过数学模型拟合出液滴图像的轮廓并得到接触角或表面张力，并进行表面能计算和润湿性分析。

应用范围：

可广泛应用于材料研究、工业涂层、手机制造、生物医药、电子电路、纺织纤维、石油开采、航空航天等领域。

执行标准（部分标准）

1.JJF 2099-2024光学接触角测量仪校准规范；

2.GBT 30693-2014塑料薄膜与水接触角的测量；

3.GBT 30447-2013纳米薄膜接触角测量方法；

4.GBT 42694-2023纺织品表面抗润湿性能的检测和评价接触角和滚动角法；

5.ASTM D 724-1999（2003）纸的表面可润湿性的标准试验方法（接触角法）；

产品特点

1.高精度与宽范围测量能力，支持接触角测量与表界面张力测量。

2.多功能分析模块与算法，多模式测量方法；表面能与润湿性分析。

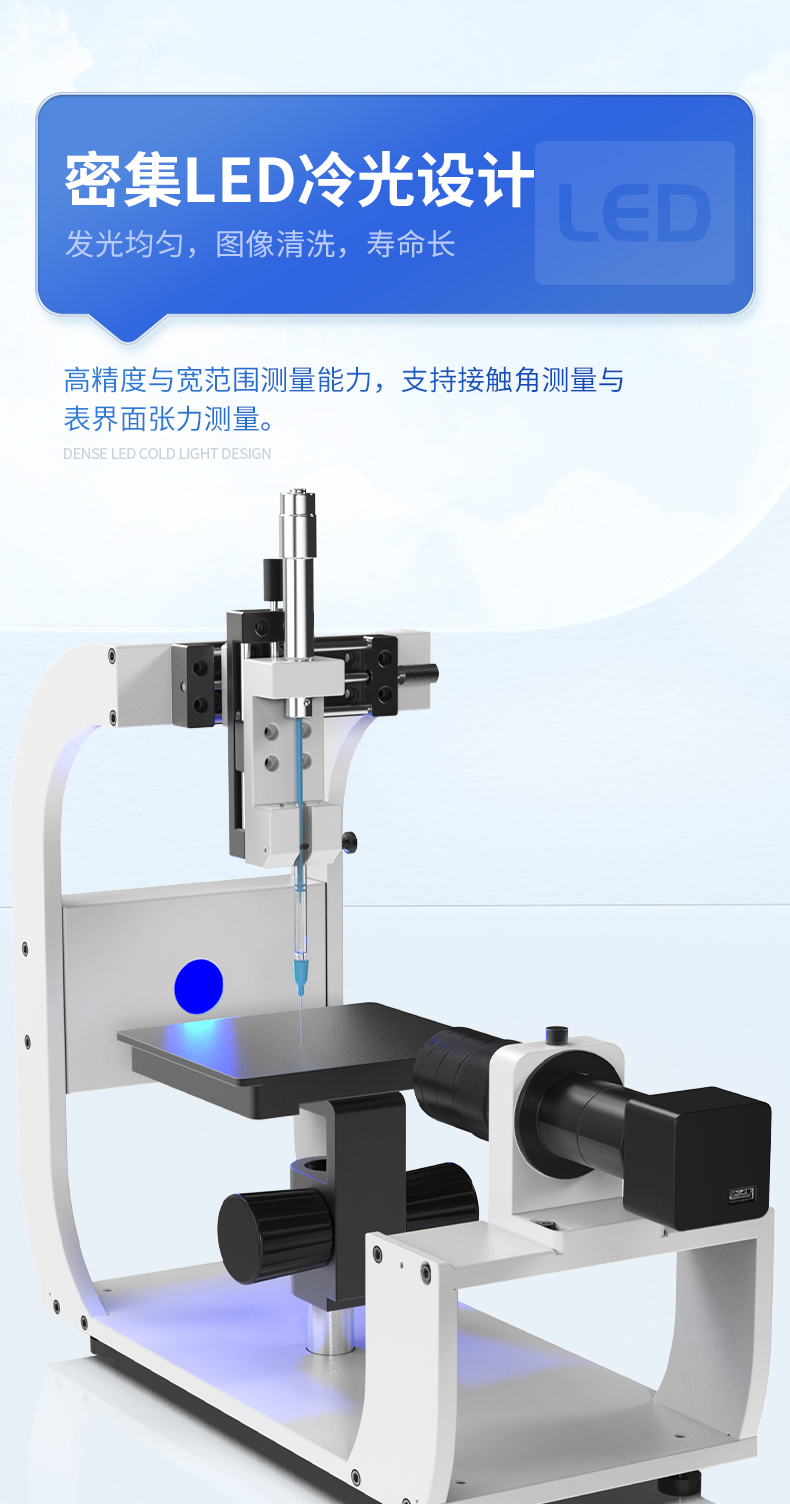

3.采用密集LED冷光设计，发光均匀，图像清洗，寿命长；

4.样品台采用三维手动精调平台，操作灵活，定位准确，样品台可根据实际样品尺寸定制；

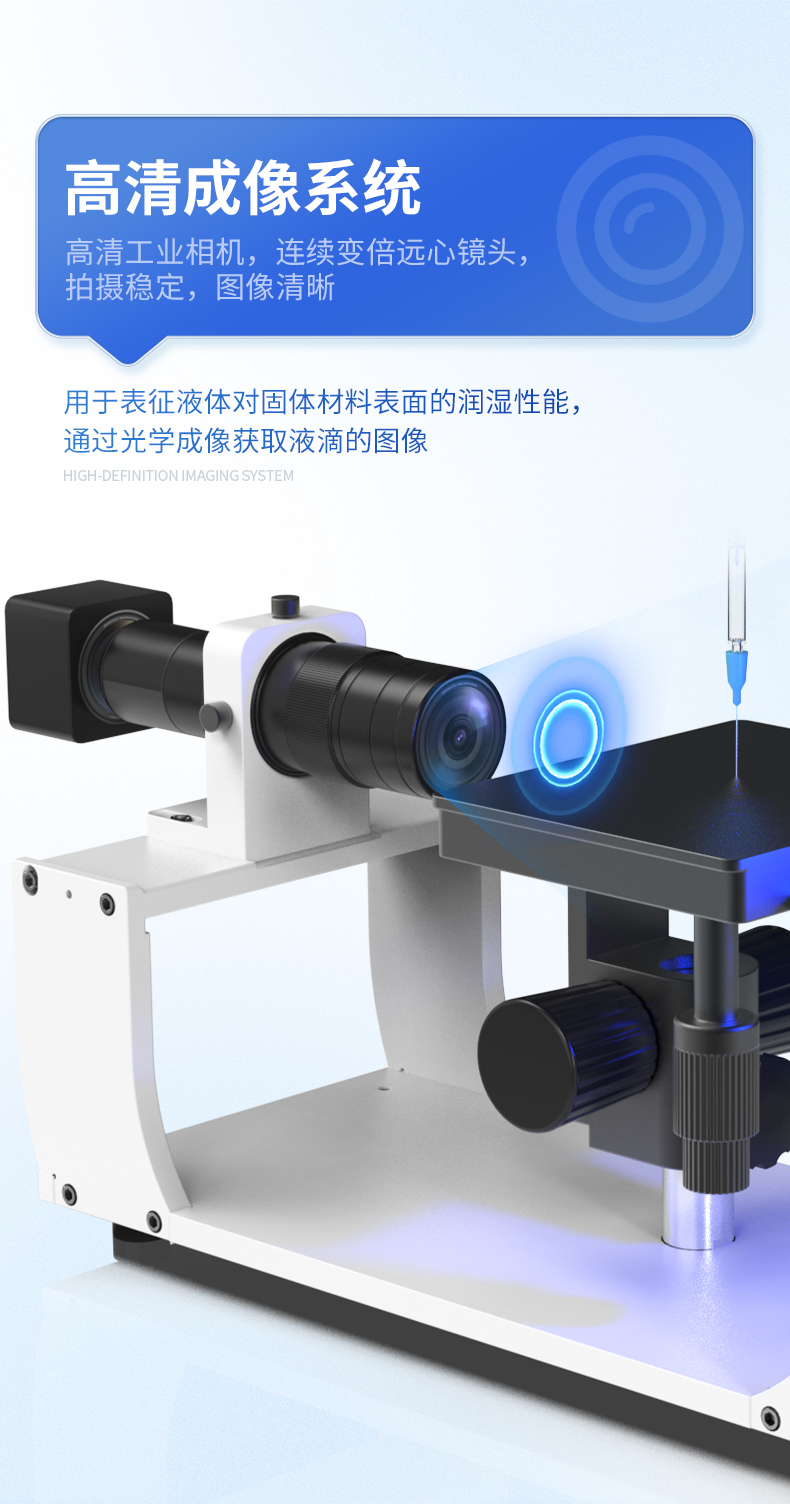

5.高清成像系统：高清工业相机，连续变倍远心镜头，拍摄稳定，图像清晰；

6.分析软件功能强大：具备一键式全自动拟合能力、拟合方法，满足各种液滴形态的**拟合；

7.数据库管理功能：统一存储管理接触角、表面张力、表面自由能等历史测量数据，断电数据不丢失，支持随时查看、加载数据进行分析对比，亦可再次导出数据。

技术参数

接触角分析	测量范围	0~180°
	精度	±0.1°
	分辨率	0.001°
	测量方式	自动测量、手动测量、动态测量
	拟合方法	宽高法、圆拟合法、椭圆拟合法、多项式拟合法、Young-Laplace拟合法、ADSA-NA拟合法
表面张力分析	测量范围	0.01~2000mN/m
	分辨率	0.001mN/m
	测量方法	悬滴法（Young-Laplace拟合法）
润湿性分析		粘附功、铺展系数和粘附张力
表面能测量方法		Fowkes、OWRK、Wu、Zisman、EOS
数据管理		a试验数据可标注于图片上，并随图片一起保存； b试验结果可导出至PDF、Excel； c 断电数据不丢失，支持随时查看、加载数据进行分析对比，亦可再次导出数据。
图片拍摄		单张拍摄、连续拍摄、视频录制和图片回放
整机调节		整机水平测试/调节
载物台尺寸		（152×132）mm
载物台调节		手动旋钮控制三维移动定位，移动行程（X75×Y45×Z50）mm

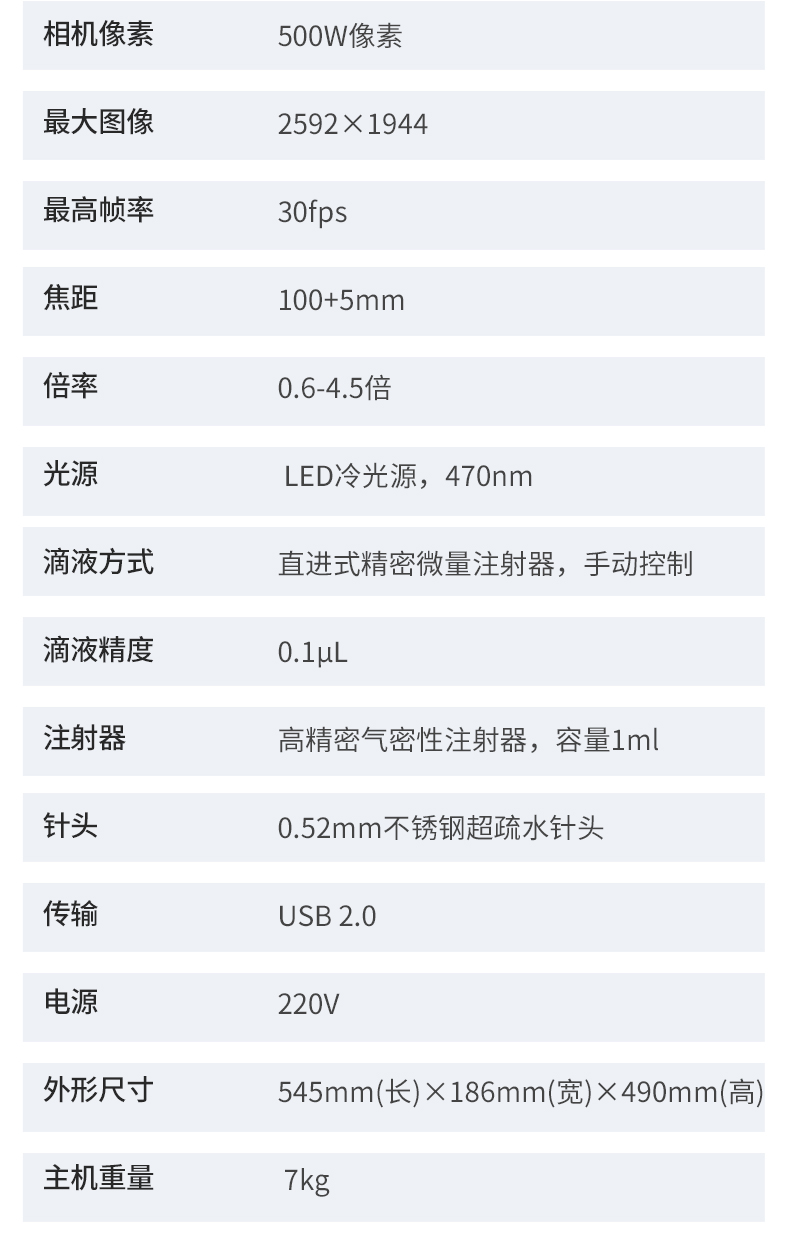

相机像素		500W像素
**图像		2592×1944
**帧率		30fps
焦距		100±5mm
倍率		0.6-4.5倍
光源		LED冷光源，470nm
滴液方式		直进式精密微量注射器，手动控制
滴液精度		0.1μL
注射器		高精密气密性注射器，容量1ml
针头		0.52mm不锈钢超疏水针头
传输		USB 2.0
电源		220V
外形尺寸		545mm(长)×186mm(宽)×490mm(高)
主机重量		＜8kg
